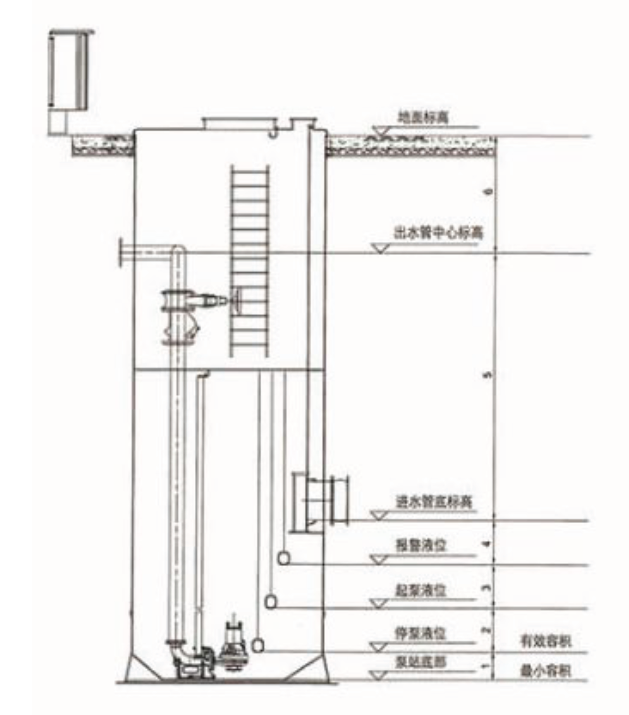

泵站主体主要由玻璃钢井筒、潜水排污泵、格栅系统、提升链、管道、阀门、液位传感器、控制系统和通风系统、进出水软接头等部件组成。
含有杂质的污水由进水口进入格栅系统，粉碎性格栅把杂物粉碎后连同污水一起排入玻璃钢井筒内部；提篮格栅把杂物隔离在格栅内，过滤

的污水进入到玻璃钢筒体内部。随着污水的进入，当玻璃钢井筒内的污水水位达到设定高度时，浮球开关把检测到的信号反馈到控制系统，

控制系统启动排污泵，污水沿着压力管道被排出井筒；当水箱内的污水排出至设定低点位时，浮球开关把检测的信号反馈到控制系统，排污

泵停止工作，此时出水止回阀关闭，阻止排除的污水回流；
当污水再次达到设定的高点位置时，液位浮球把检测到的信号反馈给控制系统，控制系统再次启动排污泵开始工作，一般一台设备内部安装

有两到三台排污泵，交替运行排出井筒内的污水。
有五个液位输出点：高、中、低，超高，超低液位，每台水泵还有故障输出点。控制水泵运行和输出运行信号，低液位停机，中液位单台泵

运行，高液位与超高液位多台水泵同时运行，并发出报警信号。

【性能参数】

◆ 筒体直径：1200-4600 mm

◆ 泵站高度：2000-16000 mm

◆ 筒体材质：GRP / HMPP / SUS304

◆ 处理水量：80-4900 m3/h

◆ 安装方式：干式 / 湿式

【应用范围】

◆ 市政污水

◆ 雨污分流

◆ 海绵城市

◆ 桥梁隧道

◆ 乡村污水提升排放
